參數配置
| 檢測類型 | 缺件、多件、錫球、偏移、側立、碑立、反貼、錯件、壞件、橋連、虛焊、少錫、多錫、IC引腳浮起、IC引腳彎曲、OCR、OCV(文字識別) |
| 視覺系統 | | 攝像頭 | 2M像素、5M像素可選工業數字接口相機 | | 分辨率/視覺范圍/速度 | 17.5umn標準（10um-20um連續科調整，出廠前可依客戶要求設定）FOV尺寸：32*24mm |
|
| 機械系統 | | X/Y平臺驅動 | 交流伺服驅動系統，精密級滾珠絲杠、滑軌。 | | 定位精度 | ±5um0-80mm/sec |
|
| 使用范圍 | | PCB尺寸范圍 | 50*50～330*250mm | | PCB厚度范圍 | 0.6～6mm | | PCB上下凈高 | 上方：35mm 下方：50mm |
|
| 其他參數 | | 電源規格 | 單相交流220伏±10％，50/60HZzui大負載功耗1.5KVA | | 環境溫度 | 溫度5～40℃ | | 環境濕度 | 相對濕度25％～80％ 無凝霜 | | 外形尺寸 | 寬：710mm 長：795mm 高：1650mm |
|

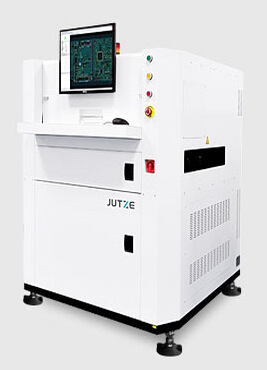

設備圖片
1-1
設備介紹
通過高輝度LED光源（紅、綠、藍）的*結合，有效提高了焊點不良、極性反、文字識別等傳統檢測難點的檢出率
友好直觀的多語言用戶界面、簡易的操作性，使用戶快速完成程序的制作，調整。運行控制，圖像采集和圖象處理并行，*的縮短了工作時間。穩定、成熟的圖像算法，確保了強大的檢查能力。 此外，配合強大的維修終端軟件和SPC軟件，使用戶能實時監控生產中的問題，從而有效地提升質量過程控制能力。
秉承高效理念，通過精益的設計，嚴謹?shù)丶庸ぃ瑤?lái)設備美觀緊湊的外型。伺服馬達系統、精密級滾珠絲杠與滑軌等運動機構的配置，既實現了超高速穩定地檢查，同進也確保了優異的機械定位精度。
