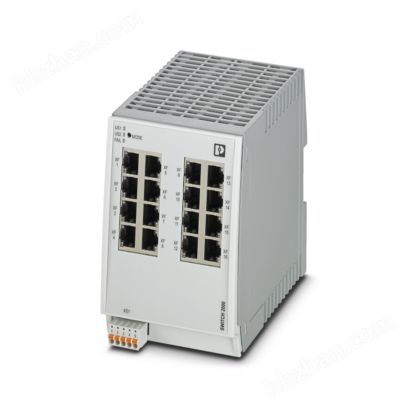

菲尼克斯交換機FL SWITCH 2216
FL SWITCH 2216 - Industrial Ethernet Switch2702904
FL SWITCH 2216 - Industrial Ethernet Switch
Managed Switch 2000，16 RJ45端口 10/100 MBit/s，PROFINET Conformance-Class B，擴展的溫度范圍
菲尼克斯交換機FL SWITCH 2216
產品詳情
| 尺寸圖 |  |
| 寬度 | 85 mm |
| 高度 | 130 mm |
| 深度 | 119 mm |
| 概述 | 電話或現場支持（收費） |
| Note on application | |
| 應用說明 | 只用于工業應用 |
| 外殼材料 | 纖維增強型聚碳酸酯 |
| 安裝類型 | DIN導軌安裝 |
| 以太網（RJ45） | |
| 連接方式 | RJ45 |
| 連接方法方面的注意事項 | 自適應和自交叉 |
| 傳輸速度 | 10/100 MBit/s |
| 傳輸原理 | 銅纜 |
| 傳輸長度 | 100 m (每個分段) |
| 信號LED | 數據接收，鏈接狀態 |
| 通道數目 | 16 (RJ45端口) |
| 數字量: | |
| 輸出名稱 | 報警輸出 |
| 產品類型 | 交換機 |
| 產品系列 | Managed Switch 2000 |
| 類型 | 文本類型 |
| MTTF | 365.63 年數 (SN 29500標準，溫度25°C，占空比21%) |
| 218.22 年數 (SN 29500標準，溫度40°C，占空比34.25%) | |
| 31.7 年數 (SN 29500標準，溫度55°C，占空比) | |
| 特殊性質 | 擴展的溫度范圍 |
| 信號延遲 | ≥ 6.5 µs (存儲和轉發模式，10/100 Mbps，取決于幀大小。) |
| 數據管理狀態 | |
| 產品審核修訂 | 04 |
| 絕緣特性 | |
| 保護等級 | III (VDE 0106) |
| 污染等級 | 2 |
| 交換機功能 | |
| 診斷功能 | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| SysLog | |
| CRC-Surveillance | |
| 基本功能 | 存儲轉發交換機，符合IEEE 802.3標準要求 |
| 信號觸點控制電壓 | 典型值 24 V DC |
| PROFINET一致性等級 | Conformance-Class B |
| PROFINET設備功能 | PROFINET設備 |
| Fast Startup | |
| 過濾器功能 | Quality of Service (8個優先級) |
| Class of Service | |
| DiffServ/DSCP | |
| Port-Priorisierung | |
| VLAN (最多32個VLAN) | |
| IGMP Snooping/Querier (v1/v2) | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| IP參數化 | DHCP-Client |
| DHCP Option 82 (Relay Agent) | |
| DHCP-Server (基于地址池，基于端口) | |
| BootP | |
| DCP (Discovery and Configuration Protocol) | |
| MAC地址表 | 8k |
| 管理 | 基于網絡的管理 (HTTP/HTTPS) |
| 基于角色的用戶管理 (LDAP，RADIUS) | |
| SNMPv1/v2/v3 | |
| Command Line Interface (Telnet、SSH) | |
| 冗余 | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| LACP (Link Aggregation Control Protocol) | |
| PROFINET S2系統冗余 | |
| 診斷和狀態指示燈 | LED：US1、US2（電源電壓），失靈（報警觸點），每個以太網端口2個LED（鏈接/活動和速度） |
| 其他功能 | MMS和GOOSE的傳輸 (IEC 61850-8-1) |
| Modbus/TCP的傳輸 | |
| 時間同步 | SNTP (Simple Network Time Protocol) |
| 安全功能 | |
| 端口安全 | MAC-based, RADIUS (IEEE 802.1X)，MAC Authentication Bypass |
| 基本功能 | 存儲轉發交換機，符合IEEE 802.3標準要求 |
| 本地診斷 | US1/2 供電電壓US1、US2 綠色LED燈 |
| FAIL Div. 紅色LED | |
| 連接 連接狀態 綠色LED燈 | |
| 額定條件下的功耗 | 8.4 W (US = Min, Tamb = Max, DOI = Max) |
| 測試電壓 | 500 V DC |
| 試驗區段 | 可持續一分鐘 500 V DC |
| 傳輸介質 | 銅纜 |
| 電源 | |
| 電源電壓 (DC) | 24 V DC (冗余) |
| 電源電壓范圍 | 12 V DC ... 57 V DC |
| 連接電源 | 通過 COMBICON，可連接導線橫截面 1.5 mm2 |
| 殘波 | 3.6 VPP (在允許的電壓范圍內) |
| 電流耗量 | 1.4 A (US = Min, Tamb = Max, DOI = Max) |
| 典型電流耗量 | 315 mA (US = 24 V DC以及25 °C環境溫度下) |
| 電流損耗 | 315 mA |
| 功能 | |
| 信號觸點控制電壓 | 典型值 24 V DC |
| 連接方式 | 直插式彈簧連接 |
| 連接方法方面的注意事項 | 僅使用滿足溫度范圍要求（-40 °C ... 75 °C）的銅制連接電纜。 |
| 硬導線橫截面 | 0.25 mm2 ... 1.5 mm2 |
| 柔性導線橫截面 | 0.25 mm2 ... 1.5 mm2 |
| 可連接導向橫截面 AWG | 24 ... 16 |
| 剝線長度 | 9 mm |
| 環境條件 | |
| 保護等級 | IP20 |
| 環境溫度（運行） | -40 °C ... 70 °C |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 沖擊力（運行） | 30g (EN 60068-2-27) |
| 振動（操作） | 符合IEC 60068-2-6： 5g，150 Hz |
| 空氣壓力（運行） | 80 kPa ... 110 kPa 可達海拔2000 m (無衰減) |
| 空氣壓力（存放/運輸） | 79 kPa ... 108 kPa 可達海拔2000 m (無衰減) |
| 無影響涂層的物質 | 是 |
| 造船工業許可 | 通過IEC 60945和IACS E10標準測試 |
| ATEX | |
| 標識 | ? II 3 G Ex ec IIC T4 Gc |
| 證書 | DEMKO 16 ATEX 1709X |
| 參考標準 | EN 60079-0 |
| EN 60079-7 | |
| IECEx | |
| 標識 | Ex ec IIC T4 Gc |
| 證書 | IECEx ULD 16.0018 X |
| 參考標準 | IEC 60079-0 |
| IEC 60079-7 | |
| UL，美國 / 加拿大 | |
| 標識 | cULus |
| UL Ex，美國 / 加拿大 | |
| 標識 | I級，2類，A、B、C和D組，T4 |
| I級，2區，AEx ec IIC T4 | |
| Ex ec IIC T4 Gc X | |
| 證書 | E366272 |
| 注意 | UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 No. 60079-0 Ed. 3 / CSA C22.2 No. 60079-7 Ed. 2 |
| EAC Ex | |
| 標識 | 2Ex e IIC T4 Gc X |
| 證書 | RU C-DE.HB49.B.00118/21 |
| 以下繼續適用于EAC Ex： | |
| 標識 | При монтаже использовать походящий допущенный корпус со степенью защиты не ниже IP66. |
| На корпусе/шкафу управления должна быть размещена предупреждающаяя надпись, запрещающая открывать корпус или шкаф во взрывоопасной зоне. | |
| Эксплуатация устройства допускается только при условии, что все оптические порты заняты подключенными устройствами или закрыты прилагаемыми заглушками. | |
| CCC / China-Ex | |
| 標識 | Ex ec IIC T4 Gc |
| 證書 | 2022122310115629 |
| 腐蝕性氣體測試 | |
| 標識 | ISA S71.04.2013 G3 Harsh Group A |
| UKCA Ex (UKEX) | |
| 標識 | ? II 3 G Ex ec IIC T4 Gc |
| 證書 | PxCIMA22UKEX2702910X |
| DNV GL數據 | |
| Temperature | B |
| Humidity | B |
| 振動 | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| 符合EMC 指標 | EN 61000-6-2 EN 61000-4-2 (ESD) 標準 B |
| EN 61000-6-2 EN 61000-4-3（電磁場） 標準 A | |
| EN 61000-6-2 EN 61000-4-4（EFT脈沖） 標準 A | |
| EN 61000-6-2 EN 61000-4-5（過電壓） 標準 A | |
| EN 61000-6-2 EN 61000-4-6（線路噪音屏蔽） 標準 A | |
| EN 61000-6-2 EN 61000-6-3（發出的干擾） B類 | |
| EN 61000-6-2 EN 61000-6-3（傳導干擾） B類 | |
| 抗干擾 | EN 61000-6-2 |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
| 發射干擾 | EN 61000-6-4 |
| 功能 | |
| 基本功能 | 存儲轉發交換機，符合IEEE 802.3標準要求 |
| 狀態顯示 | LED：US1、US2（電源電壓），失靈（報警觸點），每個以太網端口2個LED（鏈接/活動和速度） |
適配產品
優勢
VLAN
MRP（客戶端和管理器）
環境溫度 -40 °C ... 70 °C
RSTP
DHCP客戶，DHCP服務器（聯營交易或基于交易），DHCP選項82
基于Web的管理，SNMP
組態存儲器
使用FL NETWORK MANAGER軟件輕松快速啟動和調試
適用于PROFINET和EtherNet/IP™網絡
