一、氧氣管路用截止閥簡介
閥門類型：按照冶金工業部《鋼鐵企業氧氣管網的若干技術規定》的規定采用氧氣截止閥。氧氣銅截止閥的主體材料選用阻燃性*的銅合金，密封面為本體銅合金，其余內件采用銅合金；傳動部位的潤滑采用不可燃的潤滑脂， 并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。
二、氧氣管路用截止閥結構特點

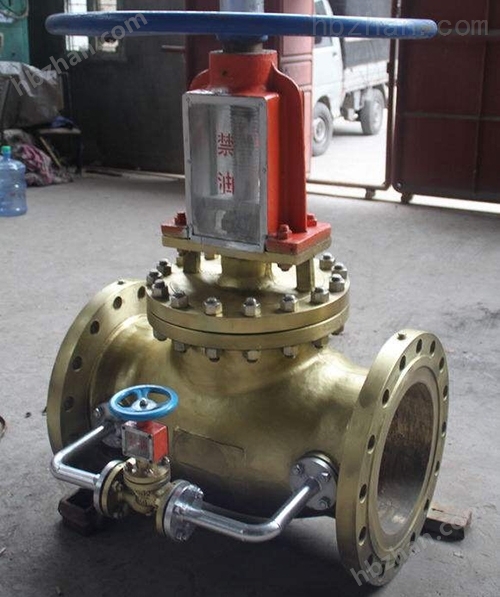

1、對于公稱壓力PN≥1．6MPa、DNl25～200的氧氣銅截止閥采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1．6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣下方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理
公稱口徑：DN15-600
公稱壓力：0.6MPa-4.0MPa
適用溫度：≤150℃
適用介質：氧氣、氮氣等
檢驗標準：JB/T9092
閥體材料：16-4硅黃銅
結構長度：GB12221-89
主要性能規范
?
| 公稱壓力 | 1.6 | 2.5 | 4 |
| 水壓強度試驗壓力Mpa | 2.4 | 3.75 | 6 |
| 水壓密封試驗壓力Mpa | 1.76 | 2.75 | 4.4 |
| 氣壓強度試驗壓力Mpa | 1.76 | 2.75 | 4.4 |
| 氣壓密封試驗壓力Mpa | 1.76 | 2.75 | 4.4 |
| 大工作壓力Mpa | 1.6 | 2.5 | 4 |
| 工作溫度 | -20~150℃ | ||
| 適用介質 | 氧氣,氮氣,空氣等 | ||
主要零件材料
| 零件名稱 | 殼體 | 球體 | 閥桿 | 手柄 | 墊片,填料密封圈 |
| 材料 | 16-4硅黃銅 | 不銹鋼或銅合金 | 不銹鋼 | 碳鋼 | 聚四氟乙烯 |
主要外形尺寸
| 公稱壓力 | 公稱直徑DN(mm) | Do | D | D1 | D2 | K | L | F | F1 | C | Z-d | H |
| 1.6 | DN32 | 125 | 135 | 78 | / | 100 | 180 | 2 | / | 16 | 4-φ18 | 312 |
| DN40 | 160 | 145 | 85 | / | 110 | 200 | 3 | / | 16 | 4-φ18 | 328 | |
| DN50 | 180 | 160 | 100 | / | 125 | 230 | 3 | / | 16 | 4-φ18 | 450 | |
| DN65 | 320 | 180 | 120 | / | 145 | 290 | 3 | / | 18 | 4-φ18 | 530 | |
| DN80 | 360 | 195 | 135 | / | 160 | 310 | 3 | / | 20 | 8-φ18 | 560 | |
| DN100 | 400 | 215 | 155 | / | 180 | 350 | 3 | / | 20 | 8-φ18 | 618 | |
| DN125 | 450 | 245 | 185 | / | 210 | 400 | 3 | / | 20 | 8-φ18 | 675 | |
| DN150 | 450 | 280 | 210 | / | 240 | 480 | 3 | / | 24 | 8-φ23 | 743 | |
| DN200 | 450 | 335 | 295 | / | 295 | 600 | 3 | / | 26 | 12-φ23 | 850 | |
| 2.5 | DN32 | 125 | 135 | 78 | / | 100 | 180 | 2 | / | 18 | 4-φ18 | 312 |
| DN40 | 160 | 145 | 85 | / | 110 | 200 | 3 | / | 18 | 4-φ18 | 328 | |
| DN50 | 180 | 160 | 100 | / | 125 | 230 | 3 | / | 20 | 4-φ18 | 450 | |
| DN65 | 320 | 180 | 120 | / | 145 | 290 | 3 | / | 22 | 4-φ18 | 530 | |
| DN80 | 360 | 195 | 135 | / | 160 | 310 | 3 | / | 22 | 8-φ18 | 560 | |
| DN100 | 400 | 230 | 160 | / | 190 | 350 | 3 | / | 24 | 8-φ23 | 618 | |
| DN125 | 450 | 270 | 188 | / | 220 | 400 | 3 | / | 28 | 8-φ25 | 675 | |
| DN150 | 450 | 300 | 218 | / | 250 | 480 | 3 | / | 30 | 8-φ25 | 740 | |
| DN200 | 450 | 360 | 278 | / | 310 | 600 | 3 | / | 34 | 12-φ25 | 850 | |
| 4 | DN32 | 125 | 135 | 78 | 66 | 100 | 180 | 2 | 4 | 18 | 4-φ18 | 312 |
| DN40 | 160 | 145 | 85 | 76 | 110 | 200 | 3 | 4 | 18 | 4-φ18 | 328 | |
| DN50 | 180 | 160 | 100 | 88 | 125 | 230 | 3 | 4 | 20 | 4-φ18 | 450 | |
| DN65 | 320 | 180 | 120 | 110 | 145 | 290 | 3 | 4 | 22 | 4-φ18 | 530 | |
| DN80 | 360 | 195 | 135 | 121 | 160 | 310 | 3 | 4 | 22 | 8-φ18 | 560 | |
| DN100 | 400 | 230 | 160 | 150 | 190 | 350 | 3 | 4.5 | 24 | 8-φ23 | 618 | |
| DN125 | 450 | 270 | 188 | 176 | 220 | 400 | 3 | 4.5 | 28 | 8-φ25 | 675 | |
| DN150 | 450 | 300 | 218 | 204 | 250 | 480 | 3 | 4.5 | 30 | 8-φ25 | 740 | |
| DN200 | 450 | 375 | 282 | 260 | 320 | 600 | 3 | 4.5 | 38 | 12-φ30 | 850 |
