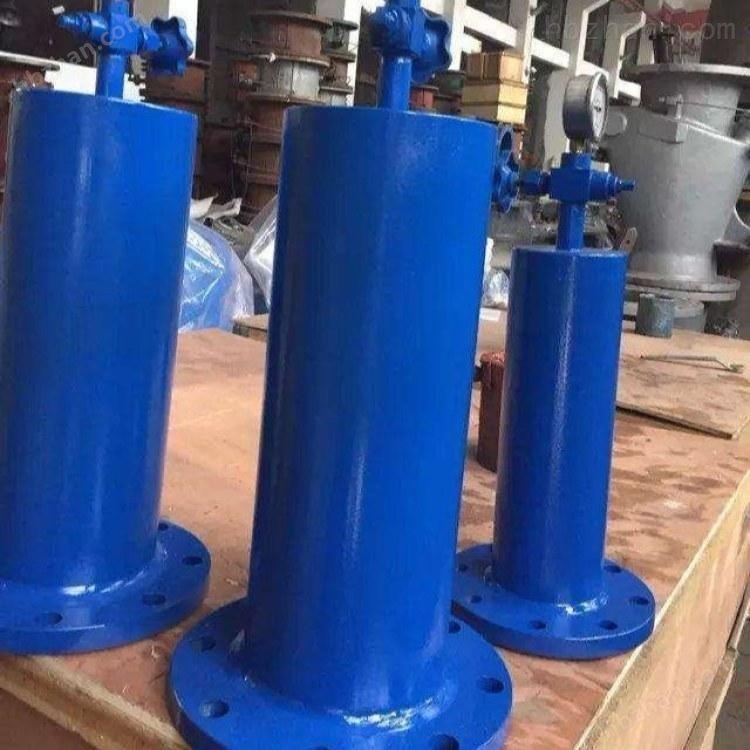

YQ9000活塞式水錘吸納器
【產品概述】
活塞式水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護之目的。
【工作原理】
內部有一密閉的容氣腔，下端為一活塞，當沖擊波傳入水錘消除器時，水擊波作用于活塞上，活塞將往容氣腔方向運動?；钊\動的行程與容氣腔內的氣體壓力、水擊波大小有關，活塞在一定壓力的氣體和不規則水擊雙重作用下，做上下運動，形成一個動態的平衡，這樣就有效地消除了不規則的水擊波震蕩。
【主要零部件材料】
零件名稱 | 閥體、閥蓋 | 活塞 | 密封圈 |
主要材料 | 不銹鋼 | 鑄銅、不銹鋼 | 丁*橡膠 |
YQ9000活塞式水錘吸納器
【主要性能參數】
YQ9000型 | YQ9000型 | ||||||
公稱通徑DN | L | 公稱通徑DN | L | ||||
管徑 | mm | 1.6MPa | 2.5MPa | 管徑 | mm | 1.6MPa | 2.5MPa |
1/2 | 15 | 200 | 220 | 3 | 80 | 510 | 520 |
3/4 | 20 | 300 | 320 | 4 | 100 | 575 | 585 |
1 | 25 | 320 | 340 | 5 | 125 | 600 | 600 |
1 1/4 | 40 | 350 | 380 | 6 | 150 | 645 | 645 |
1 1/2 | 40 | 350 | 380 | 8 | 200 | 730 | 755 |
2 | 50 | 365 | 385 | 10 | 250 | 820 | 855 |
2 | 65 | 465 | 485 | 12 | 300 | 920 | 955 |
【設計選用要點】
（1）工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。
（2）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。
（3）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。
（4）工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。
（5）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。
（6）水力控制閥應設置在介質單向流動的管路上。
（7）水力控制閥主閥體上的箭頭方向必須與管路系統流向一致。
（8）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網高位置 等存氣段 應設置自動排氣閥。
（9）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。
（10）閥門安裝前應做強度和嚴密性試驗。
【注意事項】
1、閥體上的壓力表，安裝前顯示閥體氣室壓力，安裝后顯示管道壓力。
2、安裝前請確認，水錘消除器氣室壓力不得高于管道壓力
3、當揚程50m以上，壓力5Kgf/cm2以上時，建議長道管下方及逆止閥止閥上方轉角處各安裝一只水錘消器。
4、為考慮維修，建議保留10cm閥體與墻面間隙，方便維修動作。
5、若管道內水壓力較低，或水錘消除器氣室壓力較低，皆可帖水錘消除器上方注氣栓加入氣壓或釋放壓。
6、水錘消除器氣室壓力，維持于管道壓力50%~70%時水錘消除器效果佳
7、二次側為開放壓力場合，例定水位閥，衛浴器具，水等注氣1-1.3Kgf/cm2較適合
