產品描述

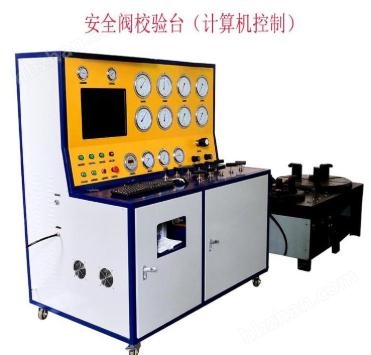

　　生產工藝：按標準生產安全閥校驗臺

　　產品優勢：質檢認可產品

　　常用材質：碳鋼

　　產品規格：離線式安全閥校驗臺

　　車載安全閥校驗臺 小型便攜式安全閥校驗臺

　　安全閥校驗臺分為：在線安全閥校驗臺、離線安全閥校驗臺、移動式安全閥校驗臺（便攜式安全閥校驗臺）

　　安全閥整定測試試驗臺是我公司參考GB/T12242-2005（壓力釋放裝置、性能試驗規范），依據我公司安全閥測試臺經驗研制而成的大排量、低壓力重閉式安全閥整定壓力的調整及測試的新型試壓裝置。

　　一、功能

　　安全閥裝配測試臺對各種安全閥進行整定壓力調整、整定壓力檢測、排放壓力檢測、回座壓力檢測等，考核其壓力密封性能、泄漏率。

　　二、型號

　　SVT-10-200

　　說明：200----安全閥通徑 200mm

　　10----安全閥工作壓力10MPa

　　三、系統組成

　　主要由動力系統、工件裝夾系統、數據采集測試系統、電氣控制及輸出系統等組成。

　　動力系統：

　　采用氮?dú)馄?，客戶自備?/p>

　　2.工件裝夾系統：

　　本裝夾系統采用相應規格的油缸進行加緊，夾緊力充分滿足安全閥的壓力要求；安全閥采用規格相應的連接工裝，與高壓泵氣體管路相連；油缸夾緊保證被測件與管路之間的密封性，3路單獨操作。

　　2.1 5T夾緊力安全閥裝卡座

　　加緊動力系統：5bar-8bar壓縮空氣

　　2.2 20T夾緊力安全閥裝卡座

　　加緊動力系統：采用手動試驗泵提供夾緊力、

　　3.壓力范圍：0-1MPa;0-10MPa
