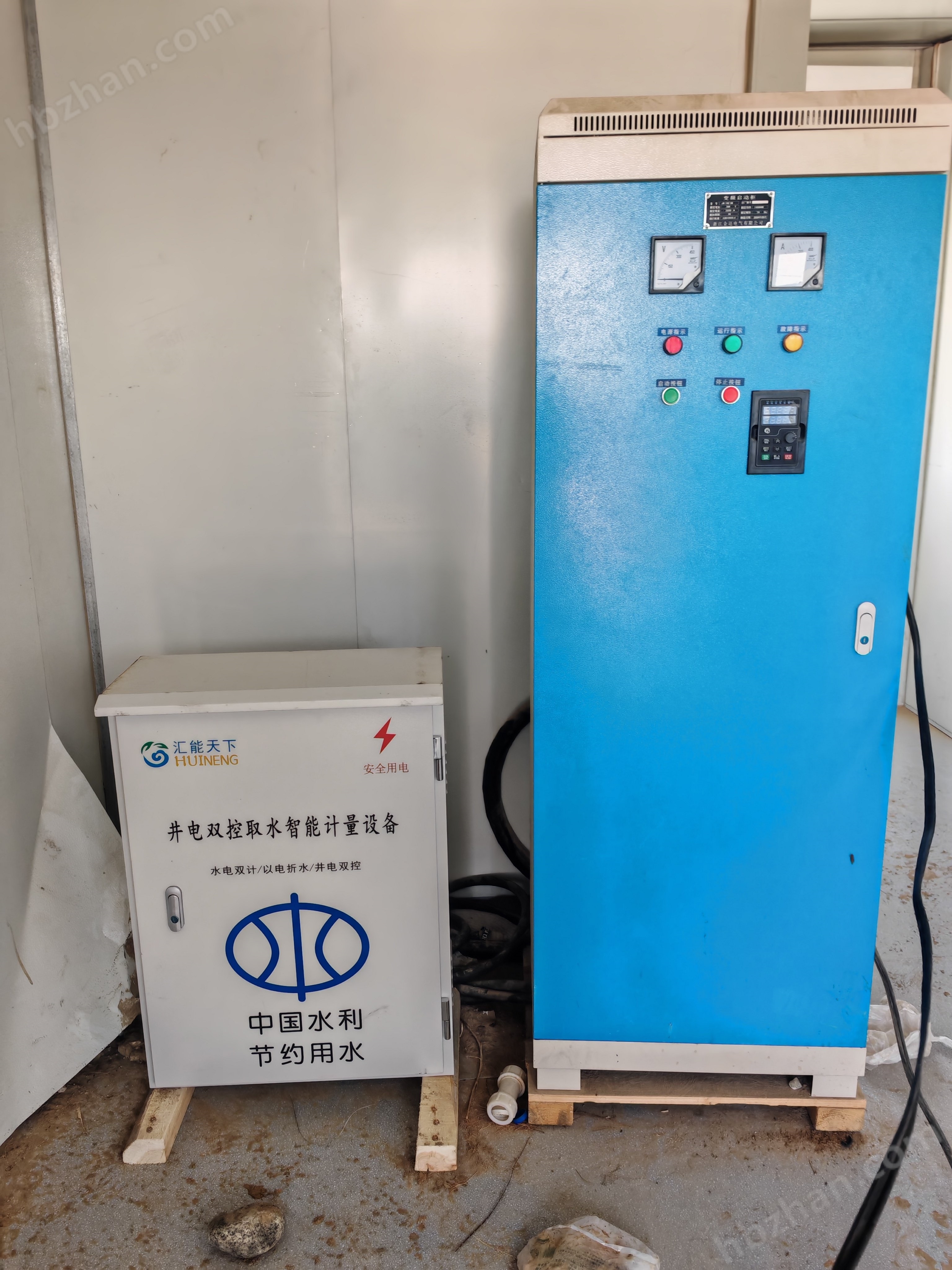

北京匯能井電雙控灌溉控制箱:
一、產品細節
系統組成
控制終端:工業級智能控制器,支持IC卡/RFID/NFC識別
計量模塊:水電雙計量(0.5級電能表+超聲波水表)
執行機構:交流接觸器+電動閥聯動控制
通信單元:4G/NB-IoT/LoRa無線傳輸
安全防護:防雷模塊+防水箱體(IP65)
結構設計
壁掛式/立柱式安裝,304不銹鋼防護箱
模塊化設計,支持水電計量模塊獨立更換
二、產品性能
指標 | 參數 | 標準依據 |
---|---|---|
計量精度 | 電量±0.5%、水量±1% | GB/T 17215-2008 |
控制響應 | ≤3秒(刷卡到水泵啟動) | Q/SDNY 001-2022 |
通信可靠性 | 斷網數據緩存≥30天 | YD/T 2687-2014 |
環境適應性 | -35℃~70℃(帶恒溫裝置選配) | GB/T 2423.1-2008 |
三、核心材料
部件 | 材質/規格 | 特性 |
---|---|---|
控制箱體 | 304不銹鋼(1.5mm厚度) | 防銹抗沖擊 |
計量傳感器 | 工業級鉑電阻+超聲波探頭 | 抗電磁干擾 |
線纜 | RVVP屏蔽電纜 | 防雷擊/防鼠咬 |
四、參數與型號
型號 | 功能配置 | 適用場景 |
---|---|---|
基礎計量+IC卡控制 | 單井小型灌區 | |
增加NB-IoT遠程監測 | 集中式井群管理 | |
水電雙控+視頻監控接口 | 高標準農田項目 |
五、典型應用
農業灌溉:實現"一井一卡、定額管理"
水資源監管:對接取水許可平臺
光伏井泵:新能源水電協同控制
六、包裝規范
標準套件:
主控箱(含計量模塊)
電動閥(DN50/DN80)
安裝支架+防雷接地套件
運輸包裝:防震木箱(800×600×400mm)
七、使用說明
安裝要點
距井口≤5米,避免強電磁干擾源
水表需水平安裝
