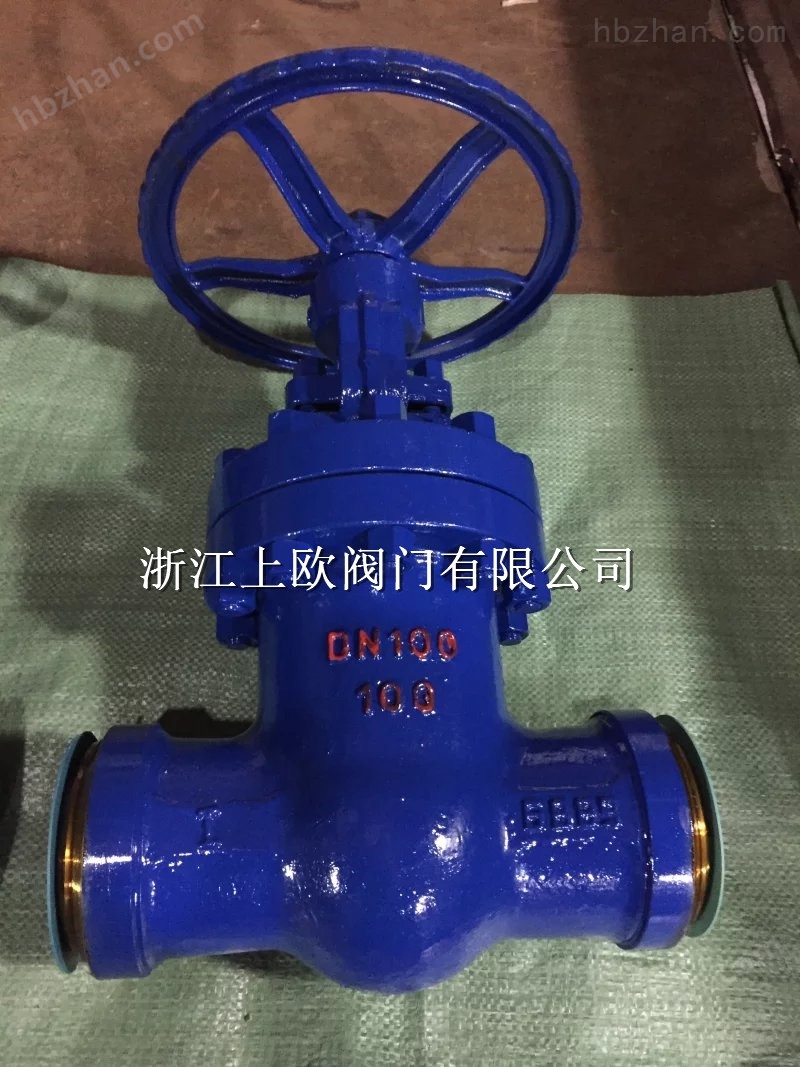

Z560Y-P54l00vZ560Y-P54l40v高溫高壓鉻鉬釩鋼傘齒輪閘閥
Z560Y-P54l00vZ560Y-P54l40v高溫高壓鉻鉬釩鋼傘齒輪閘閥
產品概述
Z560Y-P54l00v Z560Y-P54l40v高溫高壓鉻鉬釩鋼傘齒輪閘閥也稱電站傘齒輪閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，*的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。
結構特點
1、采用壓力自緊式密封結構，雙閘板、兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體導向筋的引導作升降運動。
3、閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
4、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性能。
5、壓力自緊式密封，壓力越高密封性越高。
6、閥門的開和關由裝在閥蓋上面的手動齒輪機構完成。
7、在使用閥門時，閥門必須處于全開或全關的位置，不能作調節閥使用。
執行標準
1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
3.壓力-溫度等級按E101、JB/T3595標準規定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。
主要零件材料
| 型 號 | 零件名稱 | |||||||
| 閥體 | 閥座 | 閘板 | 閥桿 | 浮動閥蓋 | 閥蓋(支架） | 密封圈 | 填料 | |
| Z560Y-P54100V Z560Y-P54140V | 鉻鉬釩鋼 | 鉻鉬釩鋼 | 鉻鉬釩鋼 | 25Cr2MolV | 鉻鉬釩鋼 | 碳鋼/鉻鉬釩鋼 | 成型石墨環 | 柔性石墨 |
主要外形和連接尺寸
| 公稱通徑 (mm) | 尺寸 (mm) | 參考重量 (kg) | |||
| L | h | H | D1 | ||
| 150 | 700 | 135 | 800 | 145 | 375 |
| 175 | 750 | 176 | 850 | 175 | 570 |
| 225 | 850 | 176 | 950 | 230 | 650 |
