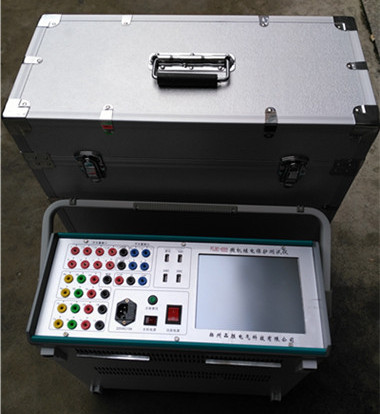

PSJBC-6000六相微機繼電保護測試儀主要特點
1、滿足現場所有試驗要求。
PSJBC-6000六相微機繼電保護測試儀具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更
加方便和。
2、各種技術指標*達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、單機獨立運行，內置工控機，主頻300--600MHz，內存256M，4—16GCF卡，軟件在 Windows XP操作系統下運行。
4、采用進口拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。
5、主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,改善了波形的質量,提高了測試儀的精度。
6、功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
9、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
10、配有獨立直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
PSJBC-6000六相微機繼電保護測試儀技術參數
1、交流電流源：
幅值范圍： 6×（0-30A）/相 精度：0.2%
六相電流并聯輸出zui大值： 180A
相電流長期允許工作值： 10A
功 率： 300VA/相
六相并聯zui大功率： 900VA
六相并聯zui大輸出時允許工作時間：10s
頻率范圍： 0--1000Hz； 精度：0.001Hz
諧波次數： 2--20次； 相位： 0--360°； 精度：0.1°
2、直流電流源：
幅值：20A/相； 功率：300VA/相； 精度：0.2%
3、交流電壓源：
幅值范圍 ：6 ×（0--125V）； 精度：0.2%
線電壓范圍： 0--250V
相電壓/線電壓輸出功率 ：70VA/100VA
頻率范圍：0--1000Hz； 精度：0.001Hz
諧波次數： 2--20次
4、直流電壓源：
相電壓輸出幅值：0--±150V； 精度：0.2%
線電壓輸出幅值：0--±300V;
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子:
開關量輸入端子：8對
空 接 點： 1--20mA，110V 裝置內部有源
電位翻轉：0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍:
范圍 1ms~9999s; 測量精度 1ms
7、體積重量：
體積 470 (mm)×405 (mm)×185 (mm); 約20Kg
8、電 源：
AC220V±10%; 50Hz 10A
PSJBC-6000六相微機繼電保護測試儀裝置硬件組成
內置工業控制計算機
本裝置采用工控機作為控制計算機，配置512M內存，4~8GCF卡，軟件在Windows XP操作系統下運行，面板帶有8.4″800×600分辨率TFT真彩LCD顯示器,不銹鋼優化鍵盤和觸摸鼠標，不用外接鍵盤和鼠標就可直接使用，裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。
DSP數字信號處理系統
采用6000系列DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。
D/A和A/D轉換
采用D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。
高精度線性電壓，電流功率放大器
電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈發亮并啟動蜂鳴器報警。大電流*采用*的硬件，*電路，克服了傳統的軟件*的缺點，使大電流使用更安全和更可靠。
開關量輸入、開關量輸出
裝置共有開關量輸入端子8對，開關量輸出端子4對。
開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。
獨立的直流電源輸出
裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，只能作保護裝置的工作電源，不能作為直流操作電源使用。這樣+110V、-110V兩端子可輸出220V直流電壓。
PSJBC-6000六相微機繼電保護測試儀：【輔助直流電壓輸出端子】設計在測試儀的前面板上。
