一、脈沖袋式除塵器的組成
脈沖袋式除塵器由下列各部件組成：排氣口、上部箱器、噴射管、文丘里管、控制器、氣包、控制閥、脈沖閥、進氣口、濾袋、‘框架、中部箱體、灰斗和排灰閥等。根據安裝位置制造可提供立式支架或座式支架。
二、脈沖袋式除塵器工作原理
含塵氣體由進氣口進入裝入裝有若干濾袋的中部箱體，經過濾袋氣體得到凈化，粉塵被分離在濾袋表面。凈化后的氣體經文丘里管進入上部箱體，由排氣口排出。待經過一定的過慮周期，進行脈沖噴吹清灰。每排濾袋上部都裝有一根噴射管，經脈沖閥與壓縮空氣氣包相連，噴射管上的噴射孔與每條濾袋的上部敞開口相對應，濾袋上部敞開口安裝有文丘里管。由控制器定期發出脈沖信號，通過控制閥使各脈沖閥按順序開啟。此時，與該脈沖閥相連的噴射管與氣包相通，高壓空氣以速度從噴射孔噴出，在高速氣流周圍形成一個比噴吹氣流大5-7倍的誘導氣流，一起經文丘里管進（噴）入濾袋，使濾袋急劇膨脹，引起沖擊振動，同時產生瞬間反向氣流，將附著在濾袋外表面上的粉塵吹掃下來，落入灰斗，并經排灰閥排出。各排濾袋依次輪流得到清灰。
三、噴吹系統
1、噴吹清灰系統
噴吹系統的組成：脈沖閥A端接壓縮氣氣包，B端接噴射管，背壓室接控制閥?？刂崎y由脈沖控制信控制，當脈沖控制儀無信號輸出時，控制閥排氣口被封住，脈沖閥處于關閉狀態；當脈沖控制儀發出信號時，控制閥將脈沖閥打開，壓縮空氣出氣包通過脈沖閥經噴射管小孔噴入文丘里管，進行清灰。

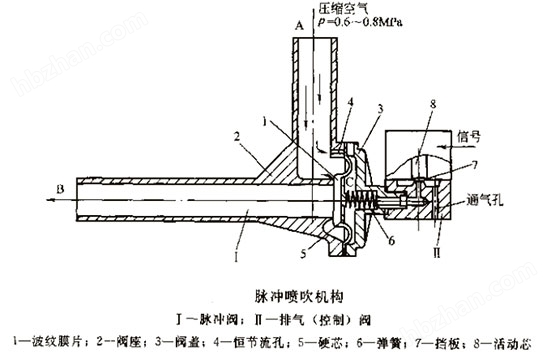

2、脈沖噴吹機構
脈沖袋式除塵器按其處理風量的不同，裝有同排至幾十排濾袋，每排濾袋有一個執行噴吹清灰的脈沖噴吹機構，它由脈沖閥和排氣閥兩部分組成。
脈沖閥的一端接壓縮氣氣包，另一端接噴吹管，在閥蓋上直接擰上排氣（控制）閥，排氣（控制）閥是由程序控制器（儀）加以控制，當程序控制器無信號發來時，排氣閥的活動擋板處于封閉排氣孔的位置，此時，氣流通過恒節流孔進入脈沖閥的背壓室，波紋膜片兩側氣壓均為氣源壓力。當程序控制器發來信號，排氣閥的活動擋板即抬起，使室與大氣接通而迅速泄壓，則波紋膜片兩側的壓力發生變化，靠近脈沖閥一端的壓力仍為壓縮空氣壓力，而排氣閥一端壓力為大氣壓力，于是，波紋膜片被壓向右側，噴吹口打開，壓縮空氣進入脈沖閥進行噴吹清灰。信號消失后，活動擋板恢復至原來封閉排氣孔的位置上，背壓室的壓力又回升至氣流壓力，波紋膜片重新封閉住噴吹口，噴吹即行停止。
上述動作是在0.1-0.2s左右內完成的，就在這一瞬間內噴出高壓空氣，在文丘里管部位形成了更高的流速，從周圍引入約5-7倍于噴射空氣量的二次空氣沖進濾袋，致使濾袋急劇膨脹，引起一次沖擊振動，同時，在瞬時內產生由里及外的逆向氣流，由于沖擊和逆向氣流的使用，附著在濾袋外層的粉塵被抖落，同時，嵌于濾布孔隙中的粉塵也被吹掉，達到濾布的再生。
在噴吹清灰過程中，每次噴吹清灰時間只有0.1-0.2s，以及控制器迅速而準確地進行程序切換，因此每分鐘內有多排濾袋受到噴吹清灰。這樣的清灰方式具有脈沖的特征，因此這類袋式除塵器稱為脈沖袋式除塵器。
在脈沖清灰過程中，每清灰一次叫一個脈沖，一次清灰時間叫脈沖（噴吹）時間，兩個脈沖的間隔時間為脈沖（噴吹）間隔，每分鐘的脈沖次數叫脈沖頻率，全部濾袋完成一個清灰循環的時間為脈沖（噴吹）周期。
3、脈沖控制儀
脈沖閥要求按程序進行噴吹，因?yàn)榕溆忻}沖控制儀。脈沖控制儀是脈沖袋式除塵器的主要控制設備。通過調整控制器的脈沖周期和脈沖寬度，來人保證除塵器的正常運行，因此，其性能好壞直接影響清灰效果。常用的脈沖控制儀有WMK型元觸點脈沖控制儀（電控）、QMY型氣動控制儀（氣控）、帶觸點電動脈沖控制儀和三軸式機械脈沖控儀（機控）四種。這類脈沖控制儀都由人工給定脈沖周期，定時噴吹，稱為開環脈沖控制。為避免噴吹次數過多，減少壓縮空氣波紋膜片和濾袋等不必要的損耗，可選用自動調節清灰制度的閉環脈沖控制儀，以改善和提高脈沖袋式除塵器的技術經濟性能。
