一.標準及要求
      武漢華頂電力設備有限公司提供的電力電抗器測試臺的技術條件，均符合國家和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。
二.系統配置
    本配置可測試容量50000KVA及以下，電壓等級為110KV等單、三相配電電力變壓器測試。
三.產品性能
    武漢華頂電力設備有限公司生產的HDBT變壓器綜合測試臺裝置HDBT具備如下功能（測試項目）：
        1.電力變壓器空載特性試驗（空載損耗、空載電流占額定電流的百分比）(全自動)；
        2.電力變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30%及以上全電流下的負載損耗測試）(全自動)；
        3.電力變壓器工頻耐壓試驗(全自動)；
        4.電力變壓器倍頻耐壓試驗(全自動);
        5.電力變壓器直流電阻試驗(全自動);
        6.環境溫濕度測試功能；
  A.變壓器空載負載特性HDBT，滿足單相、三相測量，其性能指標要求如下：
        1.電壓測量范圍 10mV—800V,電流測量范圍100mA—5A,精度0.2級；
        2.功率U*I, 精度0.3級；
        3.功率因數0.050--1.000，精度0.3級；
        4.頻率40—70Hz，精度0.1級；
        5.三相總功率P；
        6.空載電流I。%；
        7.空載損耗P。；
        8.負載損耗PK；
        9.阻抗電壓UK；
        10.三相功率值Pa(Pab)、Pb、Pc(Pbc)；
        11.三相平均線電壓Un；
        12三相平均電流In。
  B.低壓電流互感器應滿足如下指標
        1.測量范圍0.25A～200A
        2.精度為0.05級；
        3.其變比為300/5、200/5、100/5、50/5、25/5、10/5、5/5六檔.
  C. HDZRC直流電阻速測儀應滿足如下指標
       1.使用條件：環境溫度：-10℃～40℃；相對溫度：≤95%RH；
       2.測量精度：0.2級，分辨率：1μΩ；
       3.128×64點陣液晶顯示屏,測試電流：20A
  D.HDB-II變比測試儀應滿足如下指標
       1.變比測量范圍：1～10000 ；組別：1～12；精度：0.2級；
       2.電源：AC 220V±10％，50Ｈz、環境溫度：-5℃～+40℃，環境濕度：＜95％；
       3.體積：430×320×215mm；
       4.重量：5kg。
  E.油浸式交流試驗變壓器滿足如下指標
       1.額定容量：200KVA；
       2.額定高壓輸出：0.2KV～200KV；
       3.額定輸入電壓：10V～200V。
  F.TSJA-500KVA-650V感應式電動調壓器應滿足如下指標；
       1.額定容量：500KVA
       2.額定高壓輸出：0V-650V
       3.額定輸入電壓：380V
  G.HDGE-50kVA二倍頻同步發電機組；
       1.額定容量：50kVA
       2. 額定電壓輸出：0V-380V
  F.電力變壓器綜合測試臺主控臺采用如下分布式設計方案
       分布式設計可以在某一個單元或幾個損壞的情況下，其他單元仍能正常工作，因臺體為生產線上檢測設備，使用極為頻繁，所以應采用多種方式提高臺體的可靠性。

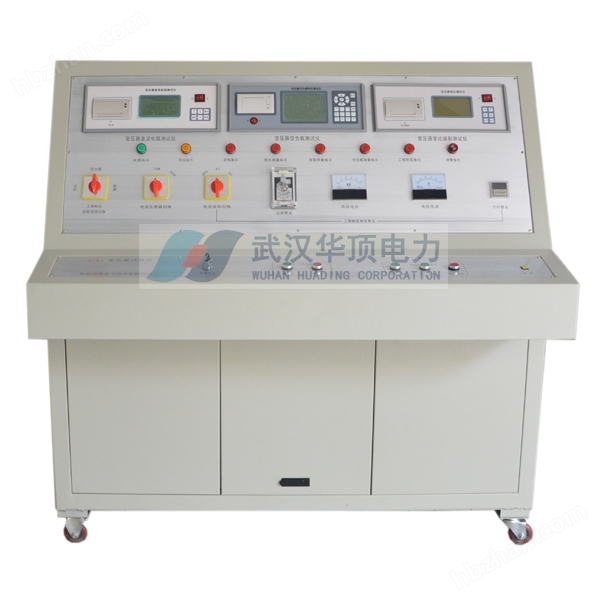

       測試臺上部內置低功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。

注：如做35KV/10KV電力變壓器電氣特性試驗需選配標準電壓互感器3支（型號HV-10),電流互感器2支（型號HL-10)

更多詳情請關注武漢華頂電力設備有限公司
