用途與簡介

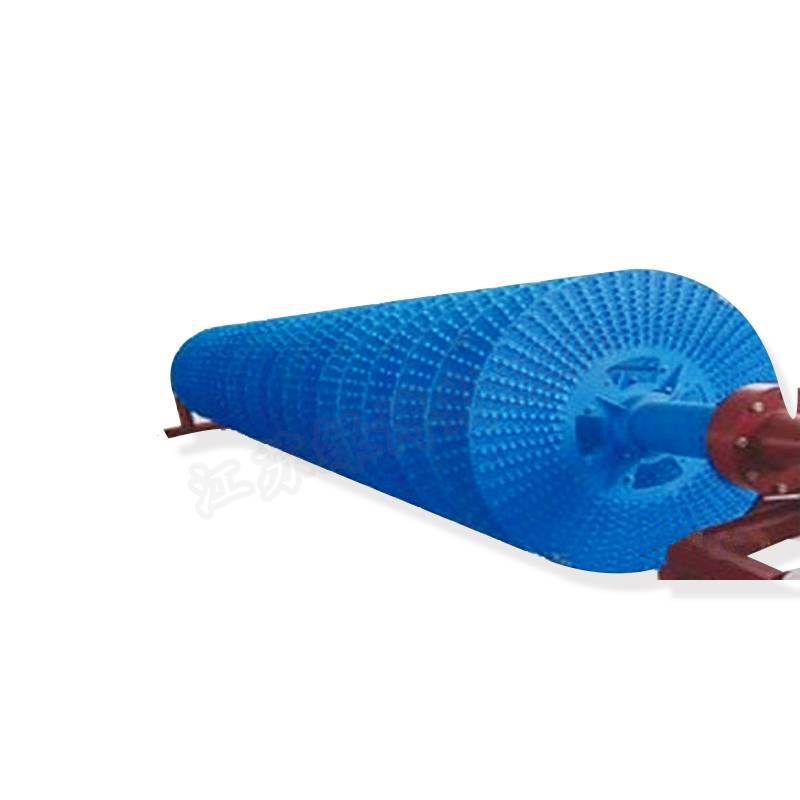

GDB轉盤曝氣機是在消化吸收*進技術的基礎上，結合我國特點開發的高效低工資耗氧化光線曝氣裝置，主要用于多個同心溝渠組成的Orbal氧化溝，對氧化溝里的水體進行充氧。具有：充氧效率高、動力消耗省、推動能力強、結構簡單、安裝維護方便等特點。

該產品通地省級鑒定。

 大型轉盤曝氣機  充氧效率高

結構與特點

GDB轉盤曝氣機主要由電機、減速裝置柔性聯軸節、主軸、轉盤及軸承和軸承座等部件組成。

電機：采用立式戶外型，占地省，受轉盤激起的水霧影響小。

減速裝置：采用圓錐圓柱齒輪減速，齒輪均為硬齒面，承載力大，結構緊湊，體積小重量輕，運行平穩。

主軸：采用無縫鋼管及端法蘭組成，用螺栓和軸頭（或聯軸器連接）。鋼管外表鍍鋅或?yàn)r青清漆防腐，重量輕剛度大，耐腐蝕性強，使用壽命長。

柔性聯軸節：摒棄了傳統的連接和支承方式，經減速后由柔性聯軸節直接將速度傳遞于主軸。具有承受徑向載荷大，傳遞力矩大，允許一定的徑向和角度誤差。為方便安裝和長時間的連續平穩運行提供了保障。

大型轉盤曝氣機  充氧效率高

轉盤：轉盤由兩個半圓形圓盤以半法蘭與主軸相連接，轉盤兩側開又不穿透的曝氣孔，表面沖有剪切式葉片。轉盤在旋轉過程中對污水起著充氧攪拌、推流混合的作用。由于轉盤兩側表面設有剪切式葉片，所以與傳統盤片相比，不僅大幅度地提高了充氧能力，同時*地增加了推動力，轉盤采用輕質高強度耐腐蝕性強的玻璃鋼壓制而成。

軸承和軸承座，采用調心軸承，提供帶調整板的游動支座，保證了軸承座在三維方向的自由調節定位。
