TANDLER WV C1 變速箱

原理：蝸輪蝸桿變速，用途：輸送機用，不帶電機

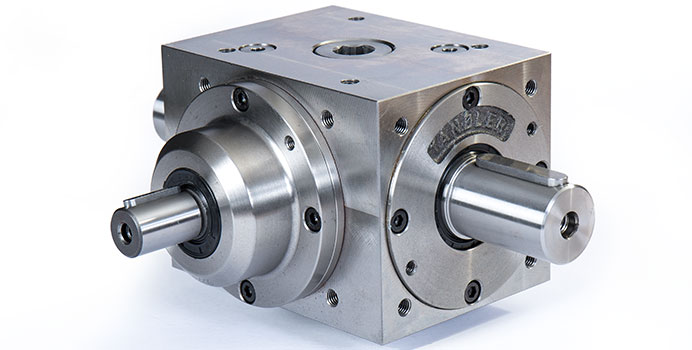

Tandler WV
螺旋傘齒輪箱，帶加強軸

• 帶加強軸的變速箱
• 扭矩達8.000 Nm
• 齒輪比1：1至6：1

Tandler WV帶加強軸的螺旋錐齒輪減速機，對于我們?cè)诖?lián)軸驅動應用中的應用而言，在整個應用中，僅以不同的間隔從主驅動軸上提取全部扭矩的一部分。因?yàn)闆](méi)有通過齒輪傳遞全部扭矩，所以可以使用更小，更具成本效益的變速箱。對于11速比1：1到6：1的大扭矩達8,000 Nm。

特點Tandler WV螺旋錐齒輪變速箱

• 8種變速箱尺寸：00-01，A1-F1。
• 11個齒輪比（進入d1軸）：
  i = n1：n2 = 1：1 | 1.25：1 | 1.5：1 | 1.75：1 | 2：1 | 2.5：1 | 3：1 | 3.5：1 | 4：1 | 5：1 | 6：1。
• 允許的大扭矩高達8.000 Nm。
• 輸入速度3000 min-1
• 軸直徑可達100毫米。

帶加強軸的反沖坦德螺旋錐齒輪減速機

• 螺旋錐齒輪減速機系列00-B1：標準6'（弧分）；減少反沖4'
• 螺旋錐齒輪減速機系列C1-F1：標準7'（弧分）；減少反沖4'
• 取決于應用程序可能的1'（弧分鐘）

相關數據

1.輸入速度。

2.齒輪比。

3.馬力要求。

4.軸的連接方法。

5.安裝位置。

符號說明

要選擇任何變速箱，請使用適當?shù)膱D表

和后續頁面中的表格。 他們都用

以下符號：

n1 =小齒輪d1上的rpm

n2 =軸d2上的rpm

i =傳動比= n1 / n2

d =軸或小齒輪

hp =馬力

M =扭矩

Md1 =輸入扭矩，以牛頓米為單位，Nm

Md2 =輸出扭矩，以牛頓米為單位，Nm

Nm =牛頓米

N1 =輸入功率，以千瓦為單位，kW

N2 =輸出功率，千瓦，kW

C =運營因素

所有Tandler變速箱均隨附適當?shù)恼９ぷ鞯挠土亢皖愋汀?nbsp;

可用比率

WV型變速箱以1：1的形式提供

和10種減速比：

1.25：1 3：1

1.5：1 3.5：1

1.75：1 4：1

2：1 5：1

2.5：1 6：1

更大，更重的橫軸。 具成本效益的替代方案其中部分扭矩從主軸上分叉。 的WV型的扭矩，速度和徑向負載能力變速箱等效于標準版本變速箱。

應用實例具有多個打印站的網絡式印刷機是WV型變速箱的應用示例。

在卷筒紙印刷機中，一個主驅動電機用于驅動與主驅動器成直角的多個打印站較大的通軸可以傳輸整個軸機器扭矩，而齒輪僅驅動個人打印站，結果是變速箱尺寸更小且線軸剛度增加

Size ：WV 00*； WV 01* ；WV A1* ；WV B1* ；WV C1* ；WV D1 ；WV E1 ；WV F1

尺寸圖：

上表中的數字僅供參考。 速度，轉矩，旋轉方向和作用力的方向?qū)⒂绊懻嬲膹较蜉d荷能力值。

請咨詢您的DieQua代表。 N = 0.22磅

圓錐軸承選件的值更高

應用實例Tandler WV

• 印刷機
• 食品加工
• 汽車行業
• 專業工程

在質量，多樣性，壽命和可靠性方面，Tandler是一個“理解”。歸功于（palloïd）齒輪的應用，高精度的螺旋錐齒輪減速機。*的精確度，極低的反沖和極低的傳輸誤差，證明了多功能性和價值的時間。*，抗沖擊，具有過載能力并且節省空間。

應用領域：

帶有Tandler和Stober精密齒輪箱的印刷機

TANDLER WV C1 變速箱

原理：蝸輪蝸桿變速，用途：輸送機用，不帶電機

柔版印刷機，用于包裝6至10種顏色的包裝。
伺服驅動印刷輥與Advanced PA系列的高精度Stöber行星齒輪相結合。
通過一個主電機和WV系列的Tandler錐齒輪箱驅動冷卻輥的軸具有增強的主軸和非常精確的錐齒輪（GüteklasseI）。兩個變速箱均具有高的同心度，從而保證了完美的印刷效果

高精度，長壽命

Tandler生產的螺旋錐齒輪減速機具有高的精度和長的機械工程使用壽命。高的齒輪齒質量可提供高品質的螺旋錐齒輪箱，高等級可達1級。所有產品在產品加工的所有階段均接受檢查，并在交付前再次經過仔細檢查。在Rico的博客中閱讀有關它的內容。

支持精選螺旋錐齒輪變速箱

我們將根據您的規格和要求為您的應用計算并選擇佳的螺旋錐齒輪箱。

客戶特定要求

坦德勒提供幾乎無限的變速箱組合和變速箱，具有定制功能的變速箱以及滿足您要求的特殊變速箱。

從一到三個附加軸，您將找到理想的解決方案：

• 各種變速箱質量等級
• 提供多種特殊選項，例如增強軸承或在高溫下運行的冷卻裝置
• 特殊要求的版本，例如ATEX或用于食品工業
• 各種耐腐蝕涂層：鋁，不銹鋼，噴漆或Tenifer 30 NO處理
