B302-2自動補氣裝置結構分解說明

B302-2自動補氣裝置結構分解說明

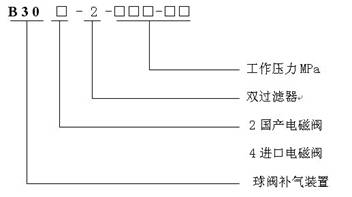

產品概述

   B302-2自動補氣裝置由兩個電磁閥、一個安全閥、一個排氣閥及管件組成，通過自動控制回路，實現自動補氣或關閉，以維持水電站油壓裝置或其它儲能器內的氣液比例。本品通過一系列閥的優化組合，解決了傳統上因電磁閥漏氣導致貯能器的氣壓超高而影響正常工作的問題。它具備自動工作功能的同時，還具備手動補氣、停止補氣、排氣的功能。為確保本裝置穩定安全地工作，在裝置的進氣口和出氣口各裝有一個空氣過濾器，故而本裝置對氣源的清潔度不作要求。另外裝置上的安全閥是特制的，其開啟及關閉差壓小于3kg/cm2，動作靈敏，當因其它原因引起儲能器壓力超高時，安全閥自動開啟，向外排氣，并發出尖銳的響聲， 提醒運行人員做措施，當貯能器壓力降低到額定壓力值時，安全閥關閉，停止向外排氣。

B302-2自動補氣裝置的特點
    ◎ 本裝置集補氣、排氣、安全保護及自保持電氣控制回路于一體,自成一個獨立的體系。
    ◎ 裝置中的兩個電磁閥具有體積小、工作壓力高、消耗功率低、動作可靠的特點。
    ◎ 操作時既可自動、也可手動，應用范圍廣。
    ◎ 裝置中設置安全閥,可實現非常狀況下的自保護,確保貯能器運行的安全性。
    ◎ 排氣出口均配有消聲器,大大降低了排放高壓氣體時所產生的刺耳噪音。
    ◎ 整套裝置所有零部件均采用不銹材料，絕不會生銹。
    ◎ 采用進、出口雙過濾器結構方式，既可保證氣源不潔時裝置能正常工作也可杜絕裝置以 外管道鐵銹從裝置上端出氣口掉入裝置內,影響正常工作 過濾器濾芯更換方便?！?額定壓力：6.4MPa,zui小動作壓差0.2MPa    ◎ 介質：干燥、無腐蝕氣體
    ◎ 通徑：10mm、8mm
    ◎ 環境溫度：5～40℃
    ◎ 相對濕度： ≤95%
    ◎ 振動范圍：一般工業儀表使用環境、無明顯振動的地方
    ◎ 工作電壓：DC220V、110V、48V、AC220V、110V
    ◎ 動作頻率: ≤50次/分
    ◎ 安裝位置：垂直方向
    ◎ 流向：?jiǎn)蜗?img alt="" src="https://img66.hbzhan.com/9/20170106/636193124649246351389.jpg" style="height:486px; width:315px" />
    ◎ 外形尺寸：550×330×90mm3
    ◎ 重量：5kg
    ◎ 電磁鐵線圈絕緣為B級,可帶電工作
    ◎ 接頭規格: 焊接接管接頭,外徑17mm
    ◎ 安裝螺釘：2個M10×40的內六角螺釘

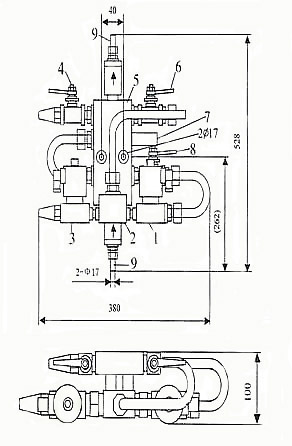

1、常閉電磁閥　　　　　   　6、聯結體
2、單向閥　　　　　　　   　9、排氣閥
3、常開電磁閥　　　　　　 10、安全閥
4、消聲器　　　　　　　　 11、14、過濾器
5，7,8、手動球閥　　　　     12、焊接管接頭

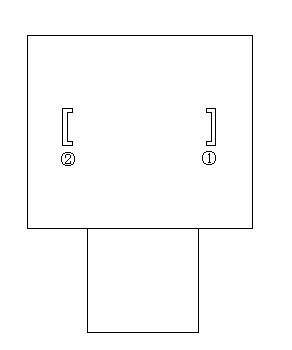

       注： 常開電磁閥與常閉電磁閥的線圈結構相同，接線時交兩個線圈插座端子①、端子②分別引出聯在一起，同時上電或斷電即可
