全自動氧指數測定儀 使用說明及操作

【資料簡介】

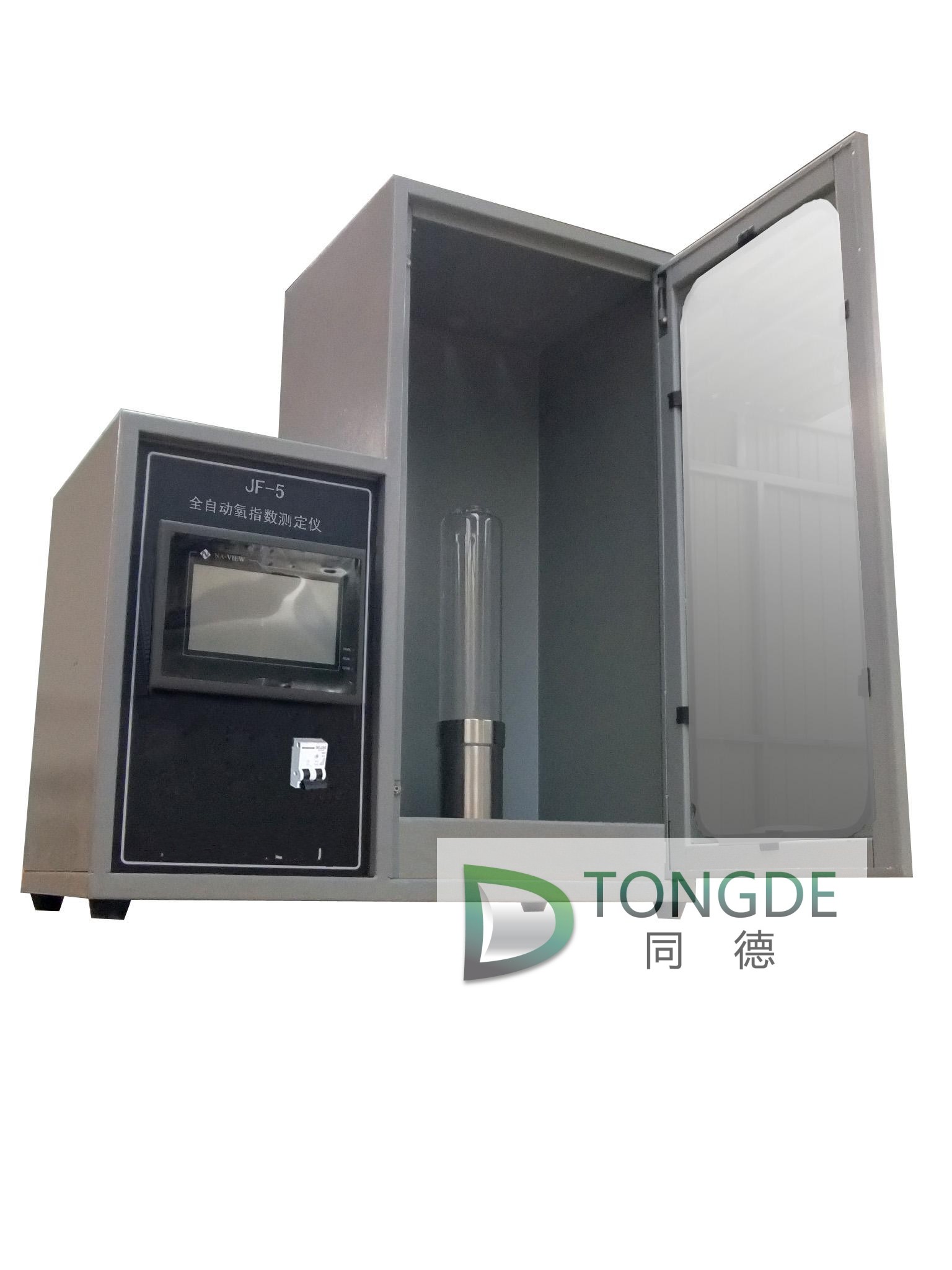

全自動氧指數測定儀 型號：JF-5

一、范圍：
于塑料、橡膠、纖維、泡沫塑料、軟片和薄膜及紡織等材料的燃燒性能測定
二、產品特點：
1.采用工業計算機控制試驗全過程，自動化程度高，操作人員只要根據試驗
要求將需要的氧濃度值從觸摸屏輸入，儀器就可以
自動跟蹤調節使氧濃度穩定在設定值。
2.直接檢測和顯示試樣燃燒室的氧濃度值。
3.自動點火機構保證了點火安全可靠。
4.由計算機自動處理、顯示每組試驗數據，并對所得試驗數據可信度進行判定。
三、主要技術參數：
1、采用進口氧傳感器，觸摸液晶顯示
2、氧濃度設定顯示范圍：0%～99% 分辨率：0.01%
3、工作壓力：0.1Mpa
4、測量精度：±0.2%
5、響應時間：＜10S
4、燃燒時間： 1秒～300秒；
5、點火器火焰高度：15～20㎜可調；
6、石英玻璃燃燒筒尺寸：內徑≥75㎜，總高度≥450㎜。
7、氣體流量微電腦控制：自動控制氧氣、氮氣濃度比，自動計算氧濃度值，
自動查找K值，自動計算標準偏差。
8、用戶自備：氧氣、氮氣、丙烷氣。
三、機箱及部分結構：
1. 控制箱：采用數控機床加工成型，靜電噴涂，美觀、防銹防腐?？刂撇糠峙c試驗部分分開控制
2. 燃燒筒：耐高溫石英玻璃管（內徑￠85mm，長300mm） 出口內徑：φ40mm
4. 混合器：采用玻璃珠填充形式，將氧氣和氮氣均勻混合。（珠φ4.5mm填充高度95mm，一袋）
5. 試樣夾具：自撐式夾具，并能豎直地夾住試樣；（可選配非自撐式式樣架），兩套式樣夾滿足不同試驗要求；式樣夾插接式，安放式樣與式樣夾更簡易
6.主機尺寸：長*寬*高 360mm*250mm*550mm 設備重量：25Kg。
7.標配備用點火器與備用玻璃筒，防止意外損毀，滿足不間斷試驗需求； 長桿點火器尾端管孔直徑￠2±1mm,點火器火焰長度（5-50）mm可任意調
四、電控系統：
1. 采用觸屏控制，所有有電子原件均采用國內品牌，能更好地保證機器的性能及檢測精度。
2. 設備具有下列安全保護裝置：電源載、短路保護、控制回路過載保護。
五、設計標準：GB/T 2406.2-2009 GB/T 2406.1-2008
符合標準：GB/T 2406.2-2009 GB/T 2406.1-2008 GB/T 5454 GB/T 10707 GB/T 8924-2005 GB/T 16581-1996ASTM D 2863, ISO 4589-2, NES 714 NB/SH/T 0815-2010
TB/T 2919-1998 IEC 61144-1992 ISO 15705-2002 ISO 4589-2-1996
六、裝箱清單：
1. 主機 1臺
2. 燃燒筒 1套
3. 點火器 1個
4. 電源線 1根
5. 備用玻璃管 1根
6. 玻璃珠 1袋（放入燃燒柱內）
7. 尼龍管Ф4 1.2米（連接燃燒柱與主機）
8. 密封圈 若干
9. 尖頭試樣夾 1套
10. 金屬網 1個（放入燃燒柱內）
11. 塑料出氣板 1個
12. 橡皮管 2根
13. M10×1內接頭螺釘 1顆（接燃燒柱內）
14. M10×1接頭螺母 1顆（接主機）
15. 說明書 1份
16. 非自撐式試樣夾 1套（需選配）
