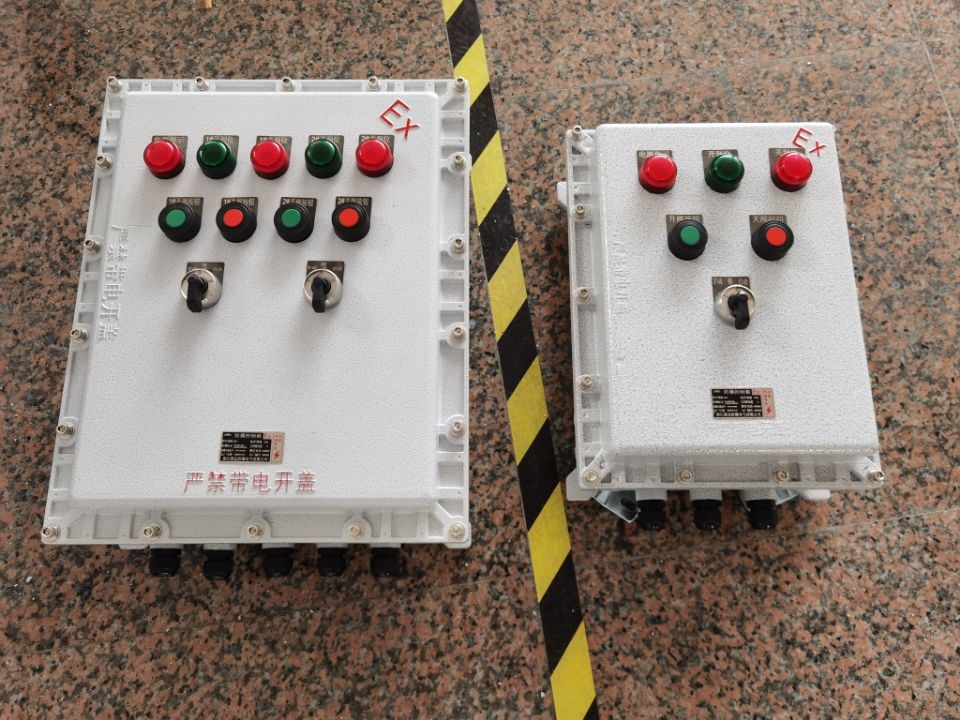

普通鋼制/下進下出防爆配電箱

一，防爆配電箱上端進線，下端出線，主回路在左，控制回路在右，并且橫平豎直：

1、有明敷線和暗敷線，明敷的可以走護套線，或穿管、穿線槽，暗敷的大多是穿管，隱蔽在建筑墻或裝飾墻里面，一般是上進上出或上進下出線；

2、配電箱安裝前，控制間內環境應具備條件，所有的內裝飾施工已完成，室內潔凈安全：

（1）配電箱運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺損，并做好開箱記錄；

（2）根據施工圖的布置，按順序?qū)㈤_(kāi)關柜放在基礎型鋼上：

a、成列柜就位后，先找正兩端的柜，再在柜下至上三分之二高的位置繃上小線，逐臺找正，以柜面為標準；

b、找正時采用0.5mm墊片進行調整，每處墊片多不能超過三片；

（3）就位找正后，按柜固定螺孔尺寸進行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接：

高、低壓開關柜與預留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，柜前、柜后均用1200mm×10mm（寬×厚）絕緣滿鋪；

（4）開關柜其相鄰兩柜頂部水平度偏差不大于2mm，全部柜頂部水平偏差不大于5mm，其相鄰兩柜邊不平度不大于1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm；

（5）設備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。
